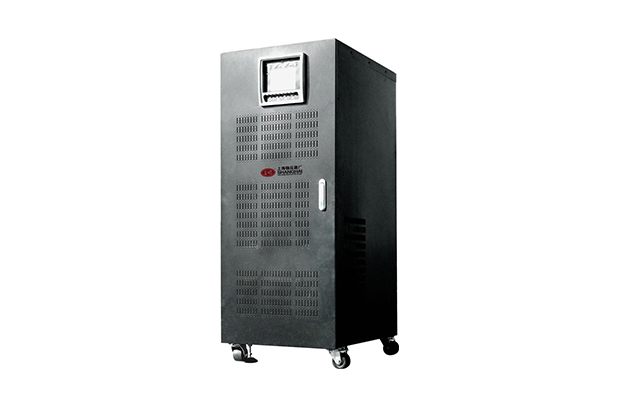

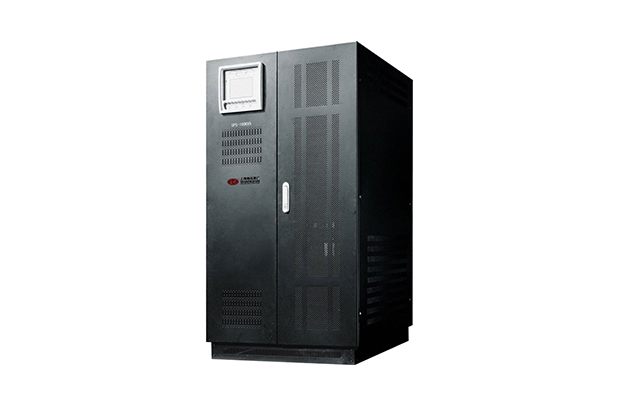

SWS系列三进三出UPS

技术参数

Ø  在线工作模式设计,高速的静态开关切换。
Ø  智能数字化控制技术:
采用高速微控制器和可编程逻辑器件来实现电路控制,参数设定、运行管理、先进的自检和自侦测功能,可对电路板上的所有独立电路连接进行自检和故障分析。您可以充分信赖经过数码变换的正弦波电压,及完美运行的新方案:满足您的实际需要。
Ø  高效的IGBT(Insulated Gate Bipolar Transistor)逆变技术:
IGBT良好的高速开关特性;具有高电压和大电流的工作特性;采用电压型驱动,只需要很小的控制功率。第五代IGBT具有更低的饱和压降,逆变器的工作效率更高,可靠性更高。
Ø  灵活的并机技术:
适用于不同负载的系统单机、1+1并机、N+1并联冗余。
Ø  优越的负载特性:
采用三相完全独立PWM调制,全桥IGBT逆变技术,完全满足从0到100%负载的跃变,而无需切换到旁路,并保护输出稳定可靠。
Ø  直观的LED状态指示:
采用工作流程状态指示,运行状态一目了然。
Ø  人性化的大屏幕LCD中文显示(可选触摸屏):
大屏幕中英文菜单,流程图运行状态直观显示,灵活的实现了人机对话功能,触摸屏具有事件记录显示,中英文可选菜单操作。
Ø  完善的保护功能:
输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
Ø  高性能的动态特性:
采用瞬时控制方式和有效值等多种反馈控制,既实现了高动态调节,减小输出电压失真度。
Ø  采用6脉波(可选12脉冲)整流充电器同时增加输入谐波滤波器:
SWS系列三进三出UPS有效的抑制输入的谐波污染,提高UPS电源的输入功率因数,减小输入的谐波电流。
Ø  智能化的电池管理:
智能电池充电:根据用户的电池配置自动调整电池的充电参数,并会根据供电环境对电池进行均充浮充转换、温度补偿充电,放电管理。延长电池的使用寿命,减少管理员的负担;
Ø  可选的电池巡检模块:
可对单个的参数进行测量,并在显示板上显示出来。如有电池故障立即报警,通知管理员。
Ø  智能通讯:
RS232和RS485通讯端口真正实现多用途通讯和远程监视,可选的SNMP卡,实现远程监控和网络管理,可选的干接点接口,采用无源接点实现对UPS的状态监控。
Ø  完全隔离技术:
输入、输出完全隔离,减小谐波电流及市电的直接干扰。

型号 SWS-6KSL SWS-10KSL SWS-15KSL SWS-20KSL SWS-30KSL SWS-40KSL SWS-50KSL SWS-60KSL SWS-80KSL SWS-100KSL SWS-120KSL SWS-140KSL SWS-160KSL SWS-200KSL SWS-250KSL SWS-300KSL SWS-400KSL
额定容量 6KVA 10KVA 15KVA 20KVA 30KVA 40KVA 50KVA 60KVA 80KVA 100KVA 120KVA 140KVA 160KVA 200KVA 250KVA 300KVA 400KVA
工作方式及原理 在线式供电静态旁路开关(无间断切换),双重转换技术
相数 三相+N+G
输入
电压范围 380VAC±25%
频率范围 50Hz/60Hz±10%
输入功率因数 ≥0.92(带输入滤波器)
软启动 0-100% 5sec
旁路输入
相数 三相
标称电压 380VAC±25%
标称频率 50Hz/60Hz±10%
逆变器/旁路转换时间 0ms
电池 铅酸免维护蓄电池
标称DC电压 360VDC
截止电压 315VDC
充电电压 405VDC
充电电流 1A-50A(根据电池容量设置)
交流输出
相数 三相
标称电压 380VAC±1%(稳态负载)380VAC±3%(负载波动)
标称频率 50Hz/60Hz±0.05(电池供电)
输出功率因数 ≥0.8
输出波形 纯净正弦波
总谐波失真 线性负载﹤2%,非线性负载﹤4%
动态负载电压瞬变(0-100% 5%
动态响应恢复时间 10ms
过载能力 过载125% 维持1min后转旁,过载150% 维持1s后转旁路
满载效率 90%
系统
电脑通信接口 RS232(RS485、远程网络监控选件)
运行温度 0-40
相对湿度 30%-90%(无凝结)
运行高度 2000m(每增加100m功率下降1%,最高4000m)
冷却方式 强制通风(温控式)
噪音(dB) 48-55 50-60 55-65 55-68
尺寸(W×D×H)mm 390*660*860 450*720*1035 710*720*1450 1100*860*1680 1500*1160*1800 1800*1250*1800
主机重量 160Kg 212Kg 260Kg 352Kg 403Kg 485Kg 582Kg 655Kg 905Kg 953Kg 1053Kg 1355Kg 1355Kg 1586Kg 2170Kg 2170Kg 3155Kg
选件 RS485/网络适配器(SNMP/谐波补偿柜/输入输出配电柜/输入输出隔离柜/防雷装置

      SW系列三进三出中UPS,单机容量从6KVA到400KVA,该产品采用先进的DSP数字化电路设计、高速十六位数字芯片和ASIC的DDC控制 技术与先进的大功率器件IGBT及SCR完美组合,设计出大容量、高可靠性及卓越性能的智能化UPS。该系列产品是采用国际最新的硬件、软件设计相结合的 结晶,为当今集中式服务器机房、网络管理中心和计算机中心提供可靠的电源保护。该系列利用先进的控制技术可提供双机并机运行及N+1并联冗余。

      SWS系列三进三出UPS广泛应用于大楼照明、道路交通照明、电力、工矿企业、集中式服务器机房、网络管理中心和计算机中心、工业自动化设备等。
