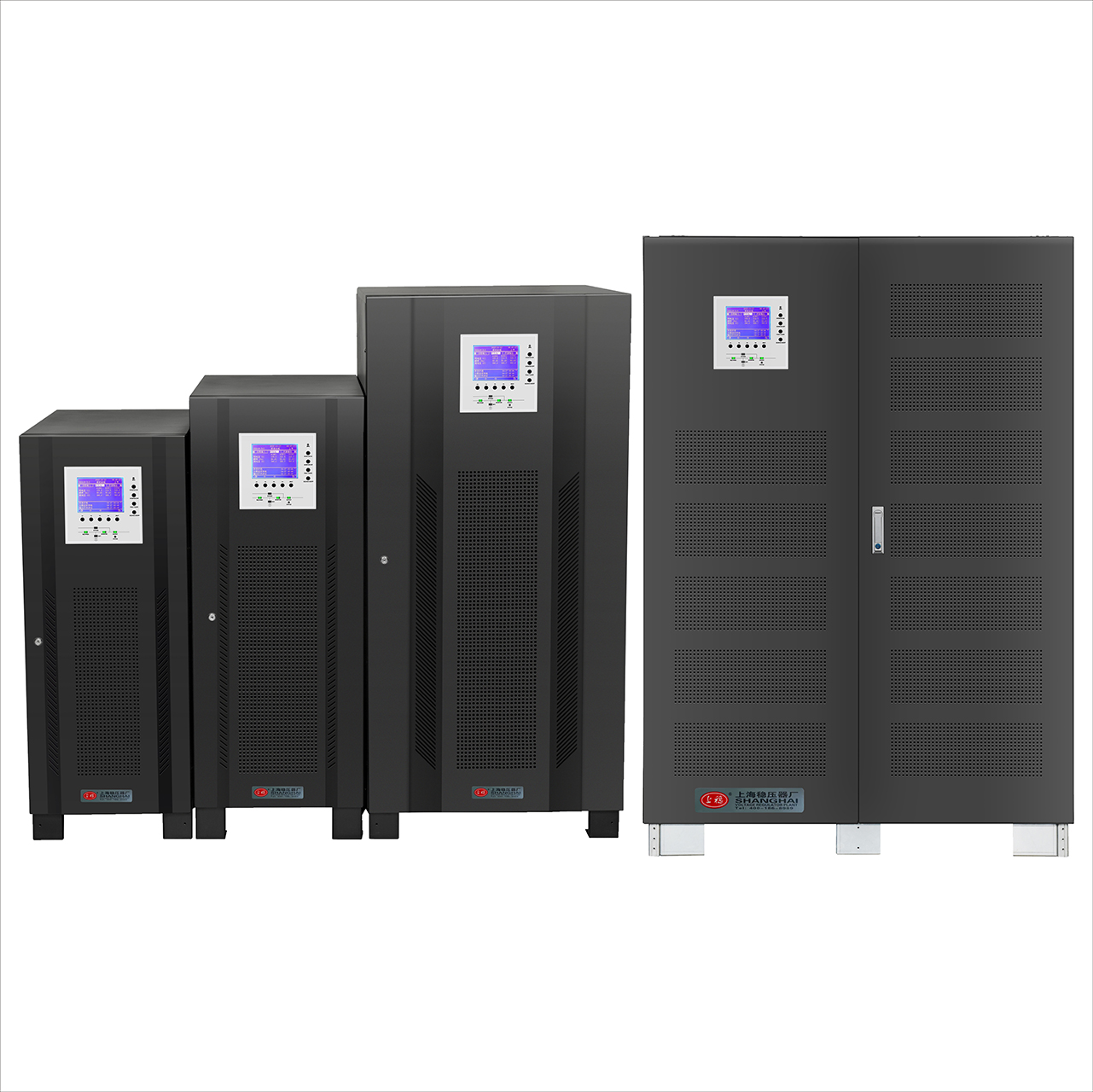

SWD系列三进单出UPS

上稳牌SWD系列中小功率三进单出系列UPS,三进单出UPS容量从6KVA到60KVA,三进单出系列UPS产品采用先进的数字化设计,高速十六位数字芯片和ASlC的DDC控制 技术与先进的大功率器件IGBT及SCR完美组合,设计出大容量,高可靠性及卓越性能的智能化UPS。三进单出UPS产品是采用国际最新的硬件、领先的软件相结合 的结晶,为当今集中式服务器机房、网络管理中心和计算机中心提供可靠的电源保护。 该系列利用先进的控制技术可提供双机并机。

SWD系列三进单出UPS主要应用在集中式服务器机房、网络管理中心和计算机中心等。

技术参数

■三进单出系列UPS采用第六代IGBT逆变技术,具有良好的高速开关、高电压和大电流的工作特性;采用电压型驱动,只需要很小的控制功率;工作效率高,且低损耗和低发热量,驱动电路小型化,高可靠性, 完全满足从0100%负载的跃变。

■双变换纯在线式设计,采用高速处理器DSP技术,经过数字变换的正弦波电压及完美运行的新方案,可以满足您的实际需要,UPS具有完善的保护功能和高可靠性

■灵活的并机技术适用于不同负载的系统单机、1+1并机、N+l冗余并机;

■大屏幕中英文菜单,人机对话功能,操作简单方便,所有参数信息一目了然。

■系统经过严格的短路测试及2KV高压绝缘测试;

■输入、输出完全隔离,减小谐波电流及市电的直接干扰

DSP全数字控制技术,使控制精确、快速、可靠、稳定;

■先进的智能电池管理技术,改变了传统的充电板充电方式,UPS可通过内部软件设定电池的充电电流,每三个月自动对电池充放电一次同时进行半小时的均充操作,实现电池自动维护,无需人工操作,从而延长电池使用寿命

■强大的智能监控功能,可提供RS232RS485、干接点及并机接。


造型一览

型号

SWD-6KSL

SWD-10KSL

SWD-15KSL

SWD-20KSL

SWD-30KSL

SWD-40KSL

SWD-50KSL

SWD-60KSL

额定容量

6KVA

10KVA

15KVA

20KVA

30KVA

40KVA

50KVA

60KVA

工作方式及原理

在线式供电静态旁路开关(无间断切换),双重转换技术

相数

三相+N+G

交流输入



电压范围

380VAC±25%

频率范围

50Hz/60Hz±10%

输入功率因数

≥0.92(带输入滤波器)

软启动

0-100% 5sec

旁路输入



相数

单相

标称电压

220VAC±25%

标称频率

50Hz/60Hz±10%

逆变器/旁路转换时间

0ms

电池

铅酸免维护蓄电池

标称DC电压

192VDC

360VDC

截止电压

315VDC

充电电压

405VDC

充电电流

1A-50A(根据电池容量设置)

交流输出



相数

单相

标称电压

220VAC±1%(稳态负载),220VAC±3%(负载波动)

标称频率

50Hz/60Hz±0.05(电池供电)

输出功率因数

≥0.8

输出波形

纯净正弦波

总谐波失真

线性负载﹤2%,非线性负载﹤4%

动态负载电压瞬变(0-100%

5%

动态响应恢复时间

10ms

过载能力

过载125% 维持1min后转旁,过载150% 维持1s后转旁路

满载效率

91%

91%

91%

92%

92%

93%

93%

93%

系统



电脑通信接口

RS232(RS485、远程网络监控选件)

运行温度

0-40

相对湿度

30%-90%(无凝结)

运行高度

2000m(每增加100m功率下降1%,最高4000m)

冷却方式

强制通风(温控式)

噪音(dB)

48-55

50-60

55-65

55-68

尺寸(W×D×H)mm

390*659*860

430*760*1350

710*720*1450

主机重量(kg)

150Kg

199Kg

220Kg

305Kg

380Kg

480Kg

565Kg

580Kg

选件

RS485/网络适配器(SNMP/谐波补偿柜/输入输出配电柜/输入输出隔离柜/防雷装置
