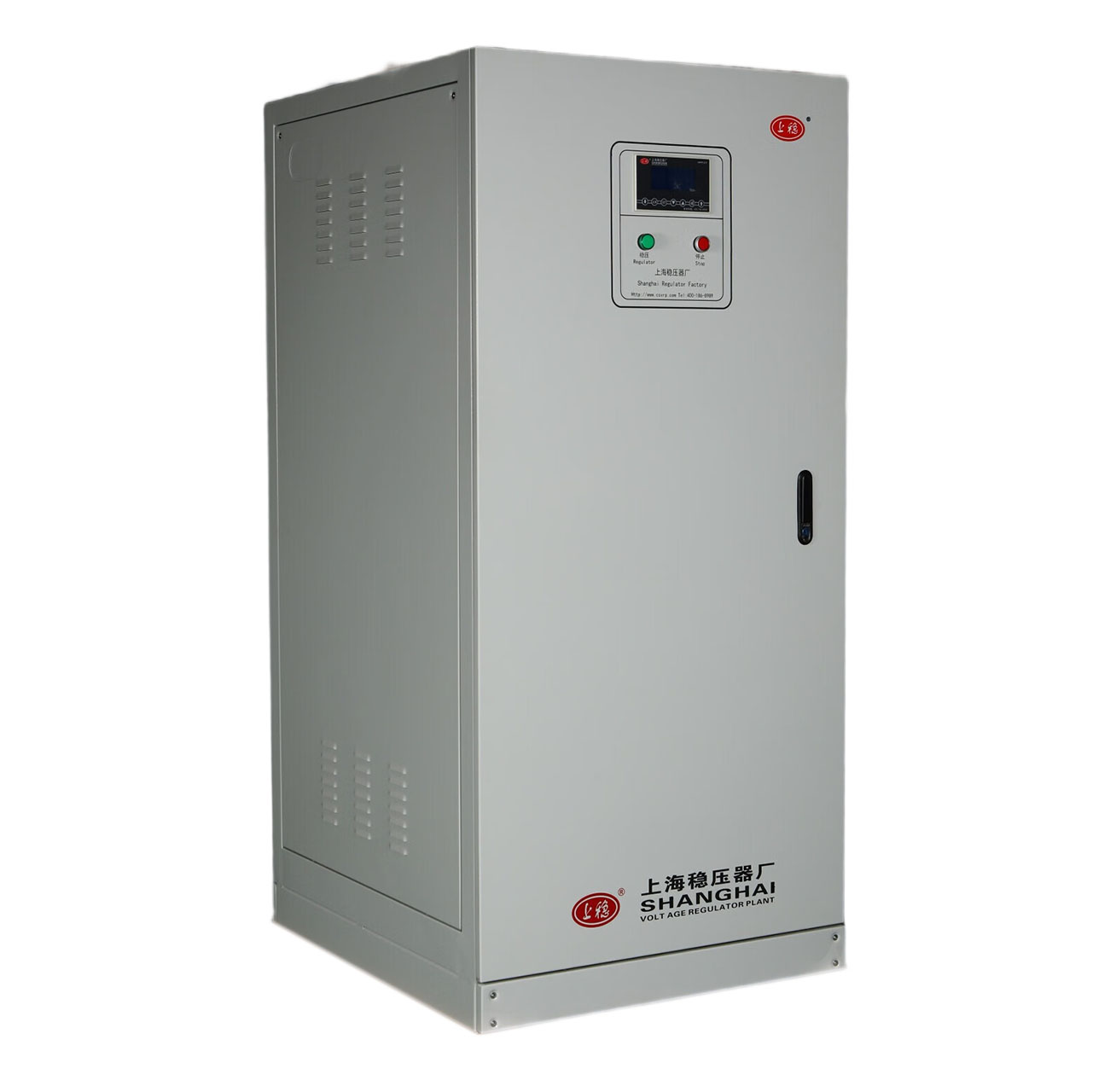

SBW-S/DBW-S系列智能数控补偿式交流电力稳压器，融合传统大功率补偿技术与现代智能控制，兼顾安全、稳定、节能与人性化操作。可选配多种智能接口，支持远程遥信、遥测、遥控。
控制与操作
采用抗谐波干扰的单片机控制，三相真有效值采样；
代码显示、数字参数调节，薄膜轻触开关，蓝底白字液晶屏。
性能特点
容量大、效率高、无波形畸变，调压平稳，适配感性、容性、阻性及非线性负载；可承受瞬时过载，长期连续运行，手/自动自由切换，具备过压、欠压、过载、过流、短路多重保护，使用安全可靠。
应用领域
广泛适用于金属加工机床、电焊机、电炉、大型机电设备、生产线、建筑工程机械、医疗设备、通信与数据中心、公共及商业设施、交通基建、科研及高精密进口设备等
| SBW-S-系列智能补偿式交流稳压器主要技术指标(AVR) | ||
| 输 入 | 允许输入电压范围 | 3Φ4W+G AC380V±20%、宽范围可特别定制 |
| 额定稳压范围 | 3Φ4W+G AC380V±15%、宽范围可特别定制 | |
| 额定频率 | 50HZ/60HZ | |
| 输 出 | 额定输出电压 | 3Φ4W+G 线电压AC380V（相电压AC220V） |
| 中心电压 | ±5℅可调整 (线电压AC360V-400V可调整） | |
| 稳压精度 | ±（1-5）℅可选择,出厂设置:线电压Uab±6V（±1.5℅） | |
| 响应时间 | ≤0.1s | |
| 稳定时间 | ≤1s（输入电压相对额定值阶跃变化10%） | |
| 波形失真 | 增量≤0.5% | |
| 效率 | 250KVA及以下≥97℅ 250KVA以上≥98℅ | |
| 三相不平衡度 | 增量≤0.5% | |
| 保 护 | 过压 | 输出线电压高于设定值10℅，报警并延时6秒切断输出 |
| （过压值及延时时间均可根据用户要求设置） | ||
| 欠压 | 输出线电压低于设定值12℅，报警并延时12秒切断输出 | |
| （欠压值及延时时间均可根据用户要求设置） | ||
| 过载 | 电子检测和断路器双重保护（按机型固定不可设置）： | |
| 超过额定负载长延时，并按反时限曲线切断输出电源 | ||
| 过流 | 电子检测和断路器双重保护（根据机型并经认可后可适当调整） | |
| 超过额定电流1.2倍短延时20秒，并按反时限曲线切断输出电源 | ||
| 短路 | 断路器保护：瞬时切断输出 | |
| 旁路 | 当稳压器故障或维修时，具备电源手动直通装置 | |
| 显示及告警（蓝底白字液晶显示屏） | 输入电压显示 | 手动切换显示（或自动轮显）： |
| 当前三相输入线电压UAB、UBC、UCA（真有效值数字显示） | ||
| 输出电压显示 | 手动切换显示（或自动轮显）： | |
| 当前三相输出线电压Uab、Ubc、Uca（真有效值数字显示） | ||
| 工作电流显示 | 手动切换显示（或自动轮显）： | |
| 当前三相工作电流值Ia、Ib、Ic （真有效值数字显示） | ||
| 工作状态显示及告警记录 | a.过压（Up）：输出线电压Uab、Ubc、Uca出现Up时表示该相出现过电压，右下角将同时出现“Alarm”告警提示及告警音。 | |
| b.欠压（Down）：输出线电压Uab、Ubc、Uca出现Down时表示该相出现欠电压，右下角将同时出现“Alarm”告警提示及告警音。 | ||
| c.过载（Up）：Ia、Ib、Ic 出现Up时表示该相出现过载，右下角将同时出现“Alarm”告警提示及告警音。 | ||
| d.右下角出现“Alarm”告警提示及告警音时表示稳压器当前有告警未解除；可查看故障记录值，可按“静音”薄膜键以静音。 | ||
| 控制及参数设置 | 单片机智能检测控制 | 单片机智能检测控制：检测稳压器输入电压、输出电压、工作电流共9个电量信号，通过AD转换为数字信号后，经单片机智能判断后发出相应控制、显示、报警信号 |
| 参数设置 | 稳压精度可设置 | |
| 输出电压中心值可设置 | ||
| 过流保护值及延时时间可设置（需厂家认可） | ||
| 过压保护值及延时时间可设置 | ||
| 欠压保护值及延时时间可设置 | ||
| 手动调压/自动稳压可切换 | ||
| 安规 | 接 地 | 接地可靠、标识正确清晰 |
| 电气间隙及爬电距离 | 大于10MM | |
| 绝缘电阻 | 整机对地≥2MΩ（不含控制及仪表显示） | |
| 绝缘强度 | 整机对地：AC2000V 50HZ 1 min ≤20mA（不含控制及仪表显示） | |
| 输入输出接线 | 标识正确清晰 | |
| 工作方式 | 具有稳压和市电两种工作方式 | |
| 电压调整方式 | 智能（微机控制）补偿式 | |
| 过载能力 | 小于1.2倍额定电流 15分钟；1.2-2倍额定电流 20秒钟； | |
| 3倍额定电流1秒钟 | ||
| 可选配功能（费用另计） | 1. 延时输出功能（增加输出接触器）； | |
| 2. 防雷装置：电网瞬时变化及感应雷击时能起到良好的浪涌保护； | ||
| 3. EMI滤波装置：可有效滤除电网的谐波干扰； | ||
| 4. 相序、缺相保护功能； | ||
| 5. RS485接口：实现遥控、遥信、遥测功能。 | ||
|
型号规格 |
额定容量 (KVA) |
额定电流 (A) |
机柜外形尺寸（mm) 宽X厚X高 W x D x H |
重量 |
|
（kg） |
||||
|
SBW-S-20 |
20 |
30 |
600*600*1200 |
165 |
|
SBW-S-30 |
30 |
46 |
175 |
|
|
SBW-S-50 |
50 |
76 |
200 |
|
|
SBW-S-60 |
60 |
91 |
210 |
|
|
SBW-S-80 |
80 |
121 |
650*680*1280 |
230 |
|
SBW-S-100 |
100 |
152 |
250 |
|
|
SBW-S-120 |
120 |
182 |
280 |
|
|
SBW-S-150 |
150 |
228 |
700*850*1500 |
340 |
|
SBW-S-180 |
180 |
273 |
380 |
|
|
SBW-S-200 |
200 |
300 |
400 |
|
|
SBW-S-225 |
225 |
342 |
465 |
|
|
SBW-S-250 |
250 |
380 |
485 |
|
|
SBW-S-320 |
320 |
486 |
800*900*1700 |
580 |
|
SBW-S-400 |
400 |
608 |
660 |
|
|
SBW-S-500 |
500 |
760 |
900*1100*1800 |
830 |
|
SBW-S-600 |
600 |
912 |
920 |
|
|
SBW-S-800 |
800 |
1216 |
1000*1200*2000 |
1100 |
|
SBW-S-1000 |
1000 |
1520 |
(1200+1200)*900 *2200 二柜 |
1700 |
|
SBW-S-1200 |
1200 |
1824 |
1900 |
|
|
SBW-S-1400 |
1400 |
2127 |
2200 |
|
|
SBW-S-1600 |
1600 |
2431 |
(1200+1100+1400)*900 *2200(三柜) |
2700 |
|
SBW-S-2000 |
2000 |
3038 |
(1400+1100+1100+1400)*900*2200(四柜) |
3500 |
|
SBW-S-2500 |
2500 |
3800 |
(1550+1200+1200+1550)*900*2200 四柜 |
4200 |
|
SBW-S-3200 |
3200 |
4862 |
(1500+1500+1500+1500+1500)*1000*2200 五柜 |
5700 |
|
DBW-S-10 |
10 |
45.4 |
600*600*1200 |
150 |
|
DBW-S-15 |
15 |
68.2 |
155 |
|
|
DBW-S-20 |
20 |
91 |
160 |
|
|
DBW-S-30 |
30 |
136 |
180 |
|
|
DBW-S-40 |
40 |
182 |
190 |
|
|
DBW-S-50 |
50 |
228 |
650*680*1280 |
210 |
|
DBW-S-60 |
60 |
273 |
650*680*1280 |
220 |
|
DBW-S-80 |
80 |
363 |
650*680*1280 |
260 |
|
DBW-S-100 |
100 |
454 |
700*850*1500 |
310 |
