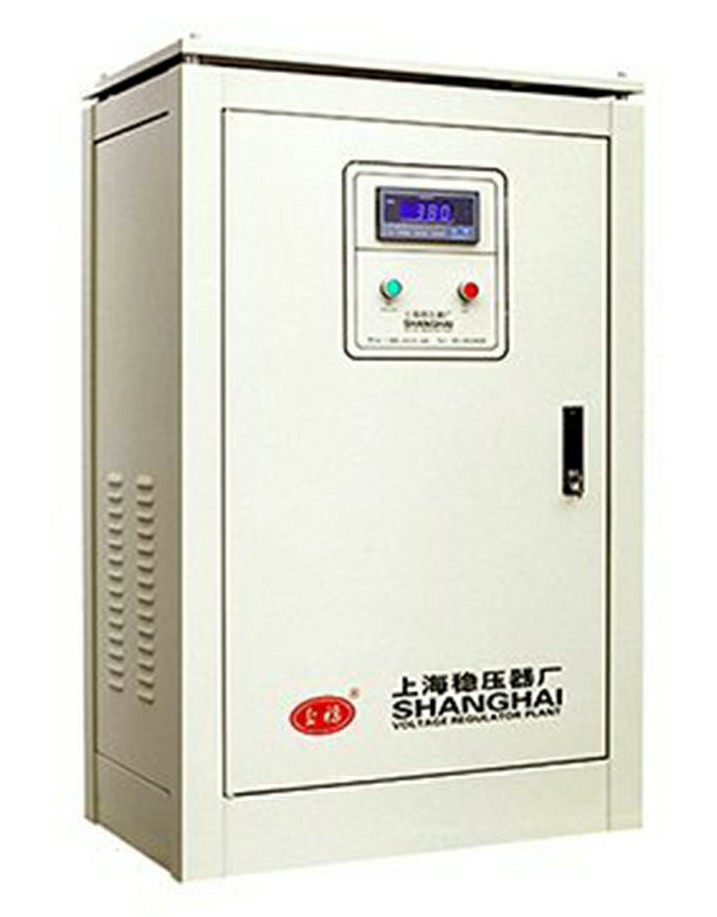

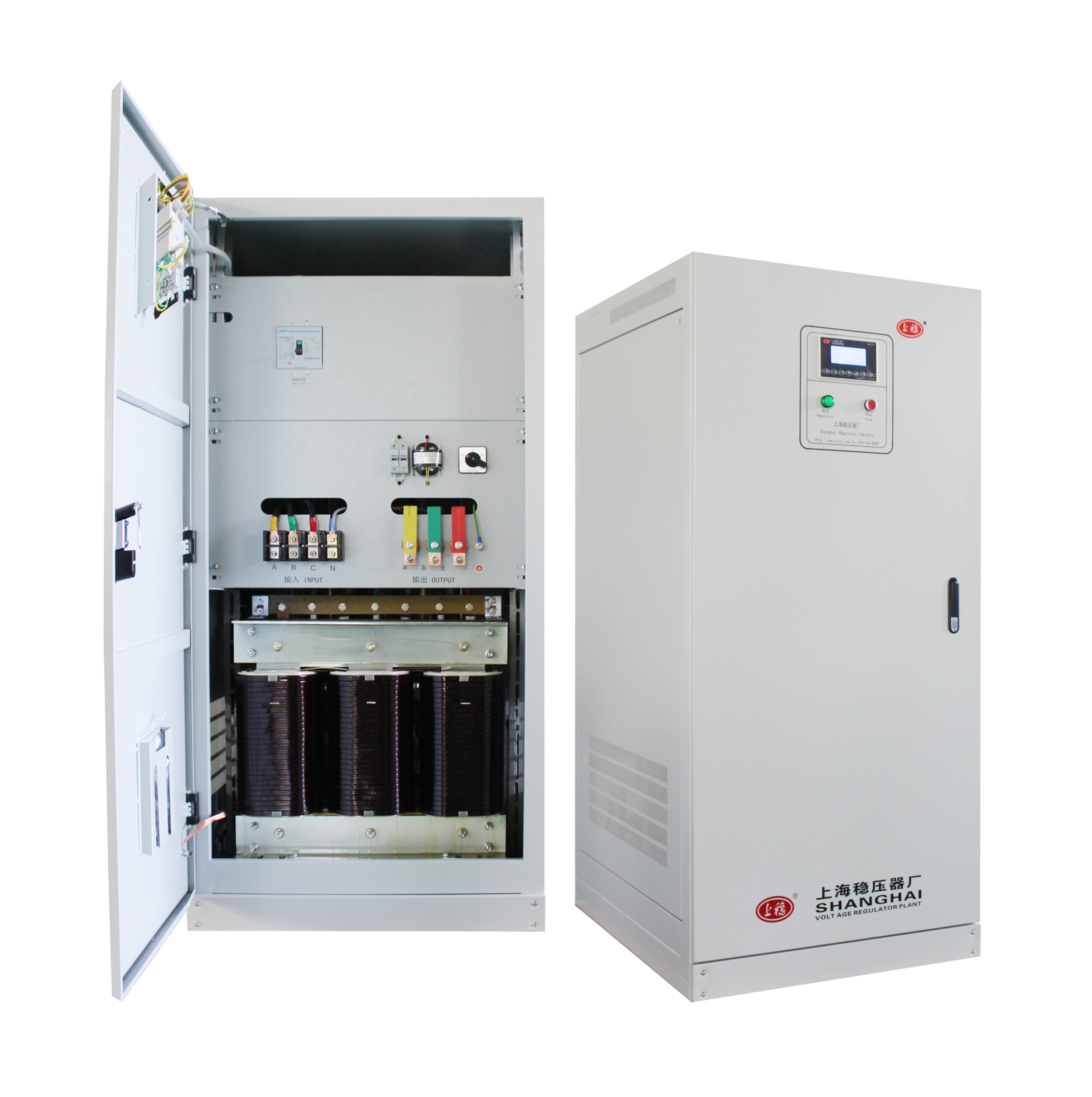

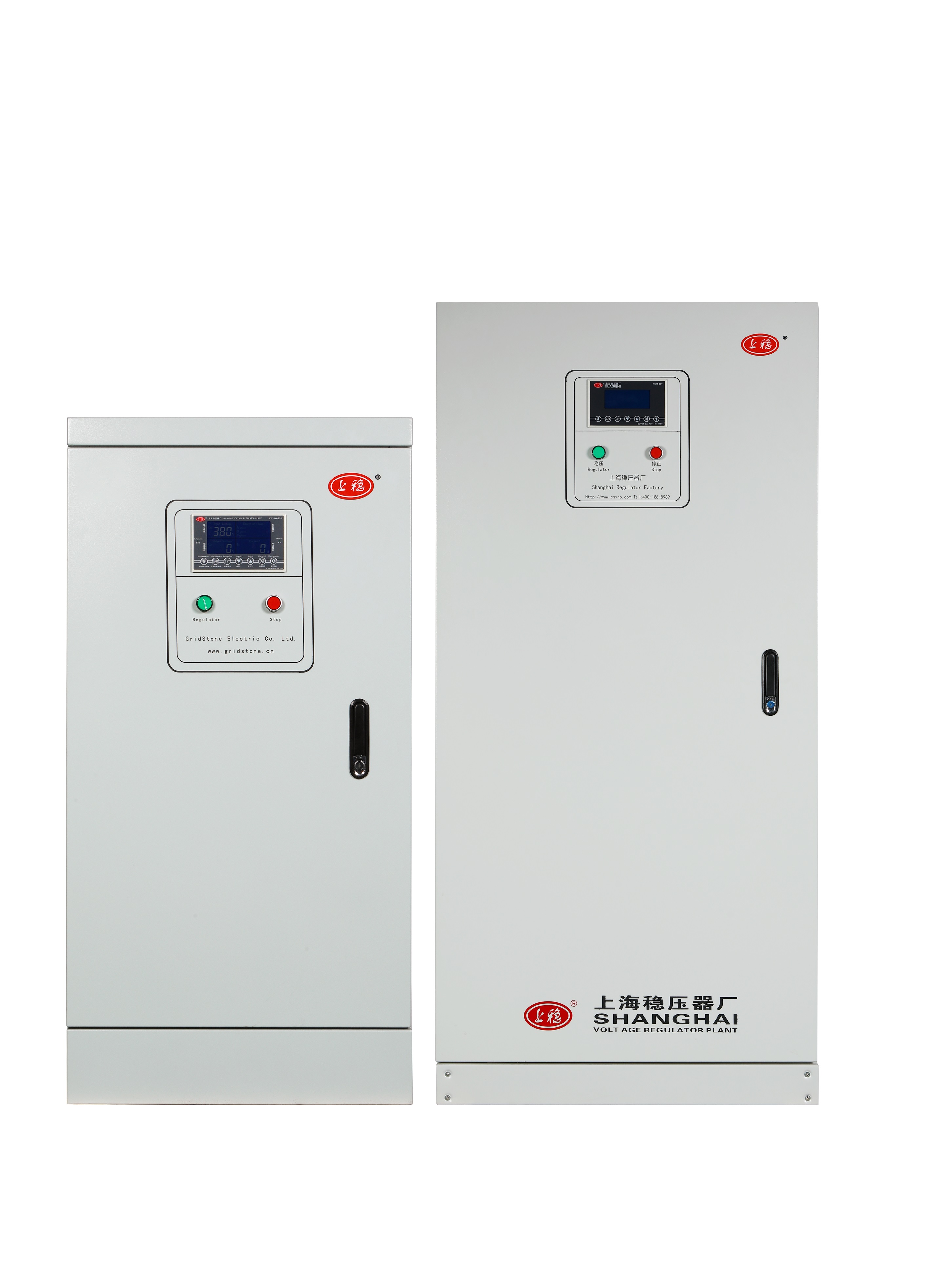

PLG系列稳变一体机

PLG系列三(单)相稳变一体机是本厂引进吸收西欧技术,同时结合我国国情研制生产的新一代稳压变压设备。

PLG系列三(单)相稳变一体机同时具有稳压、变压、旁路功能;可以满足各种不同电压等级设备并具备稳压功能;特别适合大型工业企业UPS专用稳压旁路供电。

本系列产品具有容量大、效率高、稳压范围宽、电压调节平稳、稳压精度高等许多优点;适用负载广泛、能承受瞬时超载,可长期连续工作。

当外界供电网络电压等级同负载电压等级不一致且电压波动或负载变化而造成电压波动时,本一体机均能自动保持输出电压稳定并满足负载额定电压的使用要求。

PLG系列三(单)相稳变一体机广泛应用于工业、农业、交通、邮电通讯、油田、铁路、建筑工地、学校、医院、宾馆、国防、科研等一切电压等级需要改变(或需要隔离)并要求电压稳定的场所。

PLG系列三(单)相稳变一体机主要是在室内使用。正常使用条件为:

1.环境温度:-15℃— +45℃;

2.海拔高度:≤ 2000米;

3.相对湿度:≤ 90%;

4.无严重影响稳压器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢及其它爆炸性和侵腐性介质;

5.安装场所应无严重的振动或者颠簸;

6.不符合上述规定的特殊使用条件,请直接和我厂协商确定。

技术参数

基本指标

保护功能

输入电压

380V±15℅(三相) 220V±15℅(单相)或特殊定制

短路

当负载设备短路时,切断输出电源

输出电压

额定输出电压±5℅之内可选择

过载

当负载超过额定输出容量时,按反时限曲线延时切断输出电源

频率

50Hz/60Hz

逆相

三相输入相序错误时,报警并自动切断输出电源(可选择功能)

应变时间

≤0.05S

过压

输出超过额定+10℅(可调整),报警并延时5秒左右切断输出(可选择只报警不切断输出)

稳定时间

输入电压相对额定值阶跃变化10℅,其稳定时间≤1S

欠压

输出超过额定-15℅(可调整),报警并延时5秒左右切断输出(可选择只报警不切断输出)

旁路

当输入电压稳定或稳压器故障维修时,具有旁路直通装置给用户设备供电







其他指标

绝缘电阻

整机对地≥2兆欧

工作方式

可长期连续无人值守工作

耐压

整机对地2000VAC 1分无击穿、无飞弧现象

EMI滤波装置

可有效滤除电网的谐波干扰(可选配置)

波形失真

无附加波形失真

避雷装置

当电网瞬时变化及感应雷击时,能起到良好的浪涌电流保护效果(可选配置)

噪声

≤55db

监控接口

具备RS232、RS485接口,实现遥控、遥信、遥测功能(可选配置)

效率

50KVA以下大于94℅,100KVA以上大于96%






造型一览

规格型号

额定容量(KVA)

额定输入  电流(A)

额定频率(Hz)

规格型号

额定容量(KVA)

额定输入电流(A)

额定频率(Hz)

PLG-1010

10

45

50/60

PLG-3015

15

23

50/60

PLG-1020

20

90

50/60

PLG-3020

20

31

50/60

PLG-1030

30

136

50/60

PLG-3030

30

46

50/60

PLG-1050

50

227

50/60

PLG-3050

50

76

50/60

PLG-1080

80

363

50/60

PLG-3080

80

121

50/60

PLG-1100

100

455

50/60

PLG-3100

100

152

50/60









PLG-3150

150

228

50/60









PLG-3180

180

274

50/60









PLG-3225

225

342

50/60


资料下载
PLG稳变一体机技术规格
立即下载
